QUE ES EL VOLTIMETRO

Para efectuar la medida de la diferencia de potencial el voltímetro ha de colocarse en paralelo; esto es, en derivación sobre los puntos entre los que tratamos de efectuar la medida. Esto nos lleva a que el voltímetro debe poseer una resistencia interna lo más alta posible, a fin de que no produzca un consumo apreciable, lo que daría lugar a una medida errónea de la tensión. Para ello, en el caso de instrumentos basados en los efectos electromagnéticos de la corriente eléctrica, estarán dotados de bobinas de hilo muy fino y con muchas espiras, con lo que con poca intensidad de corriente a través del aparato se consigue el momento necesario para el desplazamiento de la aguja indicadora.

LOS CIRCUITOS SE MIDEN DE LAS SIQUIENTE MANERA

TRANSISTOR

dispositivo electrónico semiconductor que cumple funciones de amplificador, oscilador, conmutador o rectificador. El término "transistor" es la contracción en inglés de transfer resistor ("resistencia de transferencia"). Actualmente se encuentran prácticamente en todos los aparatos domésticos de uso diario: radios, televisores, grabadoras, reproductores de audio y video, hornos de microondas, lavadoras, automóviles, equipos de refrigeración, alarmas, relojes de cuarzo, ordenadores, calculadoras, impresoras, lámparas fluorescentes, equipos de rayos X, tomógrafos, ecógrafos, reproductores mp3, teléfonos móviles, etc.

1. ay que mirar la referensia de cada transistor la cual se tiene que mirar en donde se encuentra el voltaje

2. se miden de la siquiente manera con la polaridad midiendolo pasitivo negativo y negativo positivo
                                                                se cambia la polaridad siempre en la medision y meden B-C= + -  marca 1 ; y         - +  marca 1
                      si aparese asi quiere decir que esta abierto y esta dañado
B-C= + - marca 0.02; y      - +  marca 002
                     si aparese asi quiere decir que  esta en corto
B-C= + - marca 1 ; y         - +  maraca 3.60
                     si aparase asi quiere decir que se encuentra bueno

2.aqui se mide el transistor pero es la mitad del transistor  ahora ay que me dir la otra mitad del transistor


 B-E= + -  marca 1 ; y         - +  marca 1

                      si aparese asi quiere decir que esta abierto y esta dañado
B-E= + - marca 0.02; y      - +  marca 002
                     si aparese asi quiere decir que  esta en corto
B-E= + - marca 1 ; y         - +  maraca 3.60
                     si aparase asi quiere decir que se encuentra bueno
YA MIDIENTO TODO EL TRANSISTOR SEQUIMOS CON LA CONCLIUCION DE CADA DATO QUE ALLAMOS SECOLECTADO Y LLEGAREMOS A SI ESTA BUENO, MALO O ENCORTO

VARISTOL

Componente electrónico cuya resistencia óhmica disminuye cuando la tensión eléctrica que se le aplica aumenta; tienen un tiempo de respuesta rápido y son utilizados como limitadores de picos voltaje. Fabricados básicamente con óxido de zinc y dependiendo del fabricante se le añaden otros materiales para agregarle las características no lineales deseables. El material se comprime para formar discos de diferente tamaño y se le agrega un contacto metálico a cada lado para su conexión eléctrica. Se utiliza para proteger los componentes más sensibles de los circuitos contra variaciones bruscas de voltaje o picos de corriente que pueden ser originados, entre otros, por relámpagos conmutaciones y ruido eléctrico.

1. se mide con el voltimetro en la escala de 200
si marca
ejemplo:
0.02      quiere decir que se encuentra en un buen estado que tiene paso de continuidad y se encuentra en un buen estado
1.        quiere dicir que no hay paso y se encuentra abierto y se encuentra dañado en ma estado

bobina

una bobina es un cilindro de hilo, cable o cordel que se encuentra arrollado sobre un tubo de cartón u otro material. También se conoce como bobina al rollo de papel continuo que utilizan las rotativas y al rollo de hil u otro componente que exhibe un orden determinado

.

1. se pone el voltimetro en la escala de 200
si marca
1.    esto quiere decir que la bobina se encuetra en estado dañado la cual marcaria que se encuentra abierta
0.06   si marca asi quiere decir que la bobina s encuentra en buen estado y tiene paso correctamente
pero la bobina tiene diferentes valores cada una es diferente. dependiendo el valos asignado del la bobina se marcara la cantidad que contiene

al gunas de las bobinas tiene 4 paticas las cuales tiene que marca todas igualaes se miden dos y despues las otras dos normalmente

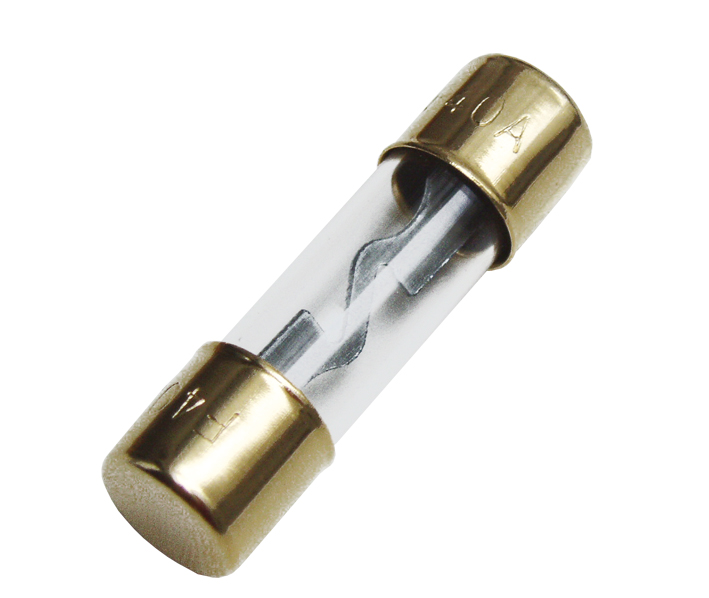

FUSIBLE

En electricidad, se denomina fusible a un dispositivo, constituido por un soporte adecuado, un filamento o lámina de un metal o aleación de bajo punto de fusión que se intercala en un punto determinado de una instalación eléctrica para que se funda, por Efecto Joule, cuando la intensidad de corriente supere, por un cortocircuito o un exceso de carga, un determinado valor que pudiera hacer peligrar la integridad de los conductores de la instalación con el consiguiente riesgo de incendio o destrucción de otros elementos.

1. FISICO
ALGUNOS DELOS FUSIBLES SE ENCUENTRAS SELLADO LO CUAL NO SE VE DENTRO DEL FUSIBLE SI SE ENCUENTRA EN CORTO O NO

2. SE MIDE CON EL VOLTIMETRO
se conecta en ambos lados del fusible  y se marca o aparsera asi
ejemplo
1.   en fusible se encuentra en estado dañado no sirve se no contiene paso de voltaje
0.02  el fusible se encuentra bueno y tiene paso normal

CONDENSADOR ELECTROLITICO

condensador que usa un líquido iónico conductor como una de sus placas. Típicamente con más capacidad por unidad de volumen que otros tipos de condensadores, son valiosos en circuitos eléctricos con relativa alta corriente y baja frecuencia. Este es especialmente el caso en los filtros de alimentadores de corriente, donde se usan para almacenar la carga, y moderar el voltaje de salida y las fluctuaciones de corriente en la salida rectificada. También son muy usados en los circuitos que deben conducir corriente alterna pero no corriente continua.

SE MIDE Y PUEDE TENER 3 ASPECTOS DEL CONDENSADOR

1. DAÑOS FISICOS
          si el condensador se encuentra en un estado que se encuentra soplado (o inflado) quiere decir que se encuentra en estado dañado
y posterior mente se limita a cambiarlo desoldarlo y soldar uno que se encuentre en buen estado

2.EN CORTO
se pone el boltimetro en escala de continuidad y se ponenlas dos puntas en el positivo y negativo  si marca ejemplo:   si marca
0.02  quiere decir que el condensador se encuentra en corto ( se encuentra abierto)
1.     quiere decir que el condensador se encuentra en buen estado no tiene daños internos

3. LA POLARIZARLO
conectarlo con el voltimetro positivo con positivo y dejarlo unos 5 segundos asi se polariza ( se cargar )en el voltimetro se cambia a la escala de 20 udc y acontinuacion marcara lael voltaje que contiene
y comensara a disminuir su voltaje es decir 1.00 a 0.95.....0.90......0.85 asi susesiva mente asta descargarse y llegar a 0
asi se puede considerar que se encuentra en un buen estado el condensador
